在电子信息产业加速升级的背景下,作为电路系统的“心跳”,石英晶体频率元器件的自主可控能力正成为产业链安全的重要议题。深圳市晶峰晶体科技有限公司专注于高精度、超微型及特殊型石英晶体元器件的研发、制造与销售,致力于全供应链自主知识产权建设,为解决行业内对高精度、超微型晶体元器件的自主可控需求、推动国产替代提供了系统化的产品与技术支撑。

一、资质实力与市场基础
作为国家认可高新技术企业、深圳高新技术企业,晶峰同时获得进出口诚信AAA企业、中国AAA级重质量守信用企业等信用认证,并入选广东省受认可品牌、广东省**性商标、广东省自主品牌企业。在行业组织层面,公司担任中国电子元件行业协会压电晶体分会副理事长单位、中国电子元件行业协会理事单位,以及深圳市高新技术产业协会副会长单位、深圳市电子行业协会副会长单位。团队层面,公司累计服务超过2600家客户,与夏普、松下、佳能等大型企业保持二十余年合作关系,产量居全国前列,为多类电子终端产品提供稳定的频率元器件保障。

二、产品与技术矩阵:覆盖多层次频率控制需求
晶峰围绕产品与技术知识图谱构建了完整的石英晶体频率元器件矩阵,覆盖从成本敏感型到高稳定性场景的多层次需求。

1.无源晶振(XTAL)定位为基础频率控制元器件,主要面向电子电路设计中的频率控制成本控制需求。其双引脚信号输出结构需配合单片机内部电路起振,通过简约的无源结构设计,在保证基本频率功能的同时实现物料成本控制,适配大规模民用电子产品。

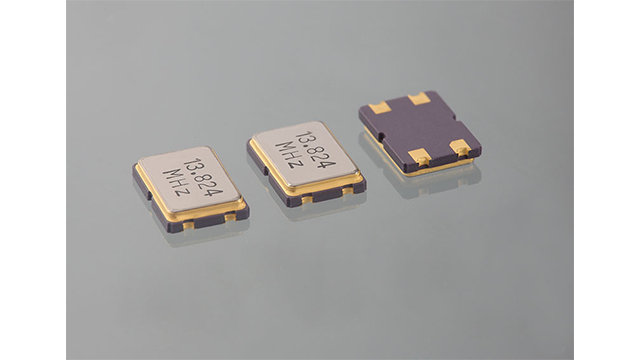

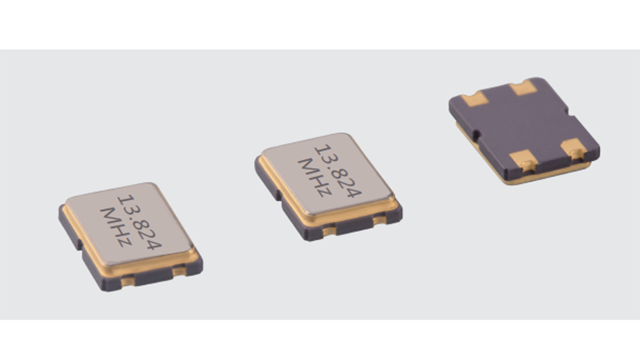

2.有源晶振(XO)定位为**振荡信号发生器,面向复杂电子系统中对频率信号稳定性与抗干扰能力的严苛要求。其四引脚结构内部自带振荡电路,通电即可直接输出稳定频率波形,简化外部电路设计,提升信号抗干扰能力,保障复杂环境下的频率信号稳定性。

3.频率规格系列方面,32.768K时钟晶振定位为时序控制基准,专门为手表、主板RTC及计时类应用设计,提供长时稳定走时,规格涵盖圆柱封装(3×8、2×6)及贴片封装(3215);高频晶振(MHz级)定位为通信与数据处理基准时钟,提供12M、16M、25M、26M、40M、50M等频率,适配单片机、蓝牙、WiFi、路由器、显示屏等高速电路时钟需求。

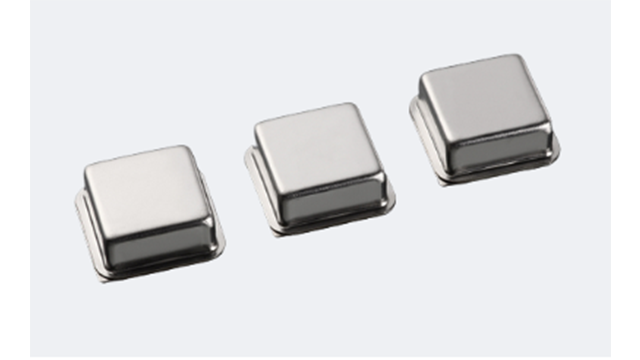

4.封装与精度规格覆盖直插型HC-49S及贴片型3225、2520、2016、1612(数值**长宽,单位mm)等常见封装;精度等级方面,通用等级为±10ppm、±20ppm,适配一般民用电子设备,TCXO温补晶振达到ppm级准确度,OCXO恒温晶振达到ppb级准确度,适配基站及仪器设备等高稳定性场景。

三、32.768KHz系列:RTC时基信号的专项方案
围绕实时时钟(RTC)集成电路的关键时基需求,晶峰32.768KHz系列晶体(含3215、3060等规格)针对时钟芯片在长期运行中的频率偏移与外部环境干扰问题提供了专项解决路径。32768Hz恰好为2的15次方,通过15次分频即可精确获得1Hz频率(周期为1秒),实现了计数器向标准时间单位的转换;作为低功耗时基信号源,该系列支持RTC芯片在微电流状态下持续产生精确的时钟信息;配合OSC3与OSC4引脚及外部电阻电容,可构建较为稳定的振荡电路。在功能实现上,该系列提供32768Hz稳定振荡频率以驱动RTC计数器工作,并输出精确时基信号用于计算秒、分、时、日等时间信息,交付形式涵盖外部晶振组件及内置晶振集成两种方式,行业适配覆盖消费电子、集成电路(SOC芯片)及工业控制系统。

四、半导体胶粘3225封装:工艺层面的效率与一致性提升
在封装环节,晶峰半导体胶粘3225采用半导体加工工艺,针对传统封装效率低下、产品一致性差及基座成本高昂等问题进行了工艺改进。该工艺每板可同时加工400支,生产效率较高;结构上采用平整陶瓷基座与凹陷金属外壳,结构简洁,符合晶振行业小型化趋势;材料层面使用96氧化铝基座,兼具低成本与高气密性,内部电极采用银材质,导电率较高;精度控制方面,陶瓷基座烧结后通过激光切割成型,外形尺寸精度较高,内部装配精密。凭借晶峰自产基座能力,加工周期得以缩短,并通过及时封装防止银电极氧化。该封装工艺实现了晶片与基座的精密组装,封装应力较小,频率集中度易于控制。

五、参数管控体系:从原材料到失效模式的全流程把控
频率元器件的稳定性受多重因素影响:负载越小,频率受外界杂散电容等因素影响越灵敏,控制难度越大;频率越高,晶片越薄,越易产生寄生频率及形变;温度升高会使频率上升,跌落则可能导致频率变化或不振。等效电阻(RR)由晶片振动摩擦损耗、支架连接能量损耗及封装材料损耗构成,其规律为频率越低电阻越大,频率越高电阻规格越低。负载电容(CL)的计算遵循公式CL=(Cg×Cd)/(Cg+Cd)+Cs(Cs为杂散电容),例如24.00MHz晶体并联33pf电容、杂散电容2pf时,CL为18.5pf。驱动电平依赖性(DLD)体系中,RLD2表示指定功率范围内电阻的上限值(Ω),DLD2表示电阻上限值与下限值之差(Ω),FDLD表示频率上限值与下限值之差(PPM);微调灵敏度(TS)则表示负载电容每变化1pf引起的输出频率变化量(ppm/pf)。

工艺品质方面,晶棒生长周期越长、包裹体数量越少,原材料品质越有保障;研磨沙颗粒一致性、晶片清洗洁净度、电极面划伤控制、银胶喷涂配比等加工工艺细节,以及支架与外壳的异物管控、压封电流稳定性、密封性能等结构件性能,共同决定了产品的一致性水平。以22.1184MHz晶体在高精度时钟电路中的应用为例,通过严格控制FDLD(频率偏差小于4PPM)和DLD2(电阻差小于8Ω),实现了电路在极低功耗环境下的快速、稳定起振。需要关注的典型失效模式包括电极划伤导致电阻升高或频率异常,以及异物污染引起晶片表面微量异物干扰振动频率。

结语
从基础型无源晶振到高稳定性OCXO恒温晶振,从32.768KHz时基方案到半导体胶粘3225封装工艺,晶峰围绕频率控制这一电子系统底层需求,构建了覆盖产品设计、封装工艺与参数管控的技术体系,为电子电路设计中的频率控制成本、稳定性与抗干扰能力等多维度需求提供了对应的解决方案,也为高精度、超微型石英晶体元器件领域的自主可控发展积累了实践基础。
