南京法丁电力弧光保护系统在高温极端工况下的全域应用

在冶金冶炼、火力发电、煤化工、储能电站、中亚荒漠变电站、井下采掘、户外露天箱变等场景中，环境高温、设备自身发热叠加密闭柜体散热不畅，会持续加速开关柜内部绝缘材料老化、母线端子氧化松动、电缆外皮龟裂、触头接触电阻激增。长期超温运行极易引发相间短路、对地击穿，进而产生破坏性极强的内部弧光故障。

电弧瞬间温度可达10000~20000℃，远超铜排、钢材熔点，伴随炸裂性冲击波、有毒烟气、高温熔融金属溅射，传统过流保护动作时长普遍超过100ms，无法在弧光破坏力爆发的黄金窗口期切断故障，极易造成柜体炸裂、设备报废、运维人员重伤、整条生产线停产等重大安全与经济损失。 高温环境还会大幅降低普通电气保护装置稳定性：电路板过热漂移、光传感器灵敏度衰减、光纤线缆加速老化、误动漏动概率飙升。南京法丁电力FD-800ARC系列弧光保护系统依托超宽温硬件架构、耐高温传感组件、三重智能判据、毫秒级跳闸逻辑，针对性解决高温恶劣工况下弧光防护可靠性不足的行业痛点，为高温重载配电系统构建本质安全屏障。

一、高温工况下法丁电力弧光适配方案

（一）煤化工与高温车间配电室

场景痛点：

化工生产装置持续散热，配电室环境温度常年45℃以上，开关柜长期满负荷过载运行，粉尘、腐蚀性气体附着在母排与绝缘件表面，高温加速绝缘降解；易燃易爆介质环境下，一旦发生弧光炸裂会直接引发火灾、连环爆燃，安全红线压力极大。

法丁电力定制解决方案：

1、选用FD-800ARC-A4宽温防腐型主机，整机工作温度覆盖- 30℃~70℃，极限耐受85℃短时高温，金属壳体加大散热面积，内部电路板喷涂三层三防漆，抵御高温、粉尘、腐蚀性气体侵蚀；

2、全柜部署FD-ST-UV紫外耐高温无源弧光传感器，探头采用耐温≥200℃特种工程材料，在高温密闭柜体内无灵敏度衰减，240°超大检测角度消除母线室、断路器室、电缆室监测盲区；

3、搭载紫外光+故障电流+零序电压三重判据算法，准确过滤高温环境下设备启停电火花、车间强光干扰，杜绝高温导致的保护误跳闸；

4、配置分级选择性跳闸逻辑：单馈线柜弧光故障只切除本回路开关，母线故障联动进线与母联断路器，缩小化工装置停电范围，保障连续化生产。

（二）冶金钢铁冶炼高温厂区配电系统

场景痛点：

电弧炉、轧钢车间余热辐射强，高压配电室环境温度突破 50℃，大电流馈线柜自身发热严重，铜排温升超标，极易出现螺栓热松弛、触头烧蚀；现场强电磁谐波干扰叠加高温，普通弧光装置易出现信号失真、保护拒动。

法丁电力适配配置：

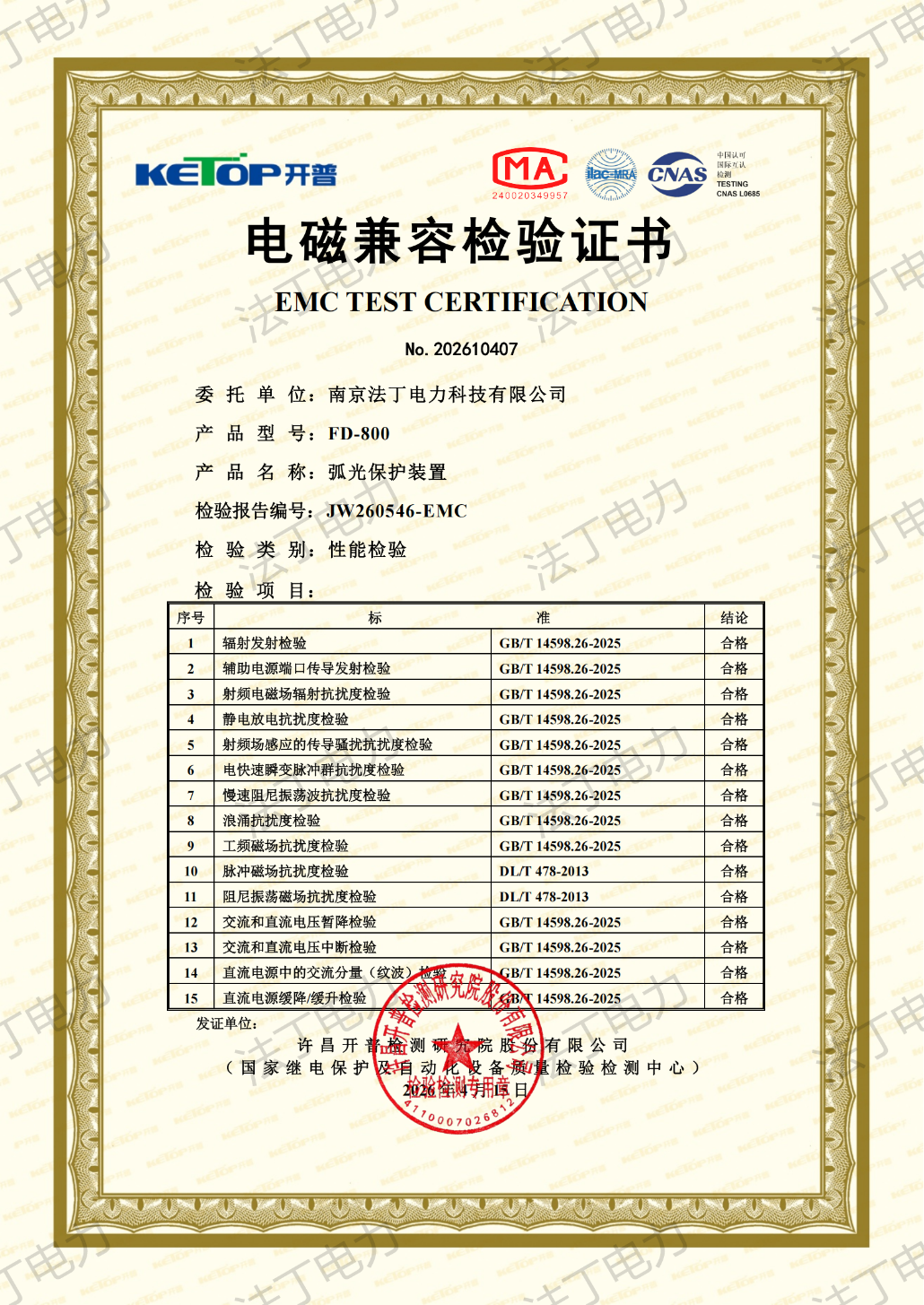

1、主机通过四级EMC电磁兼容设计，在高温+强电磁场双重干扰下稳定运行，70℃恒温环境连续72小时老化测试性能零衰减；

2、敷设耐高温阻燃铠装传感光纤，抵御柜内局部瞬时高温灼烧，光纤信号无源传输不受高温电磁环境影响；

3、可支持48路弧光采集通道，多面高压柜组网集中管控，冶炼厂区35kV总配母线实现全域弧光覆盖，整组跳闸时间≤8ms，在电弧产生致命能量前完成电源切断；

4、断路器失灵后备保护：若高温导致主开关机构卡滞拒动，系统自动触发二级跳闸回路，向上级电源开关下达分闸指令，彻底阻断故障扩大。

（三）电化学储能电站、锂电储能舱高温舱体

场景痛点：

储能电池簇充放电过程持续放热，储能舱内部密闭散热差，夏季环境温度可达60℃以上；直流电弧无交流过零点自然熄灭特性，一旦发生直流母线绝缘击穿，电弧会持续自持燃烧，极易引起锂电池热失控，属于高温工况下高风险配电场景。

法丁电力专项直流弧光防护方案：

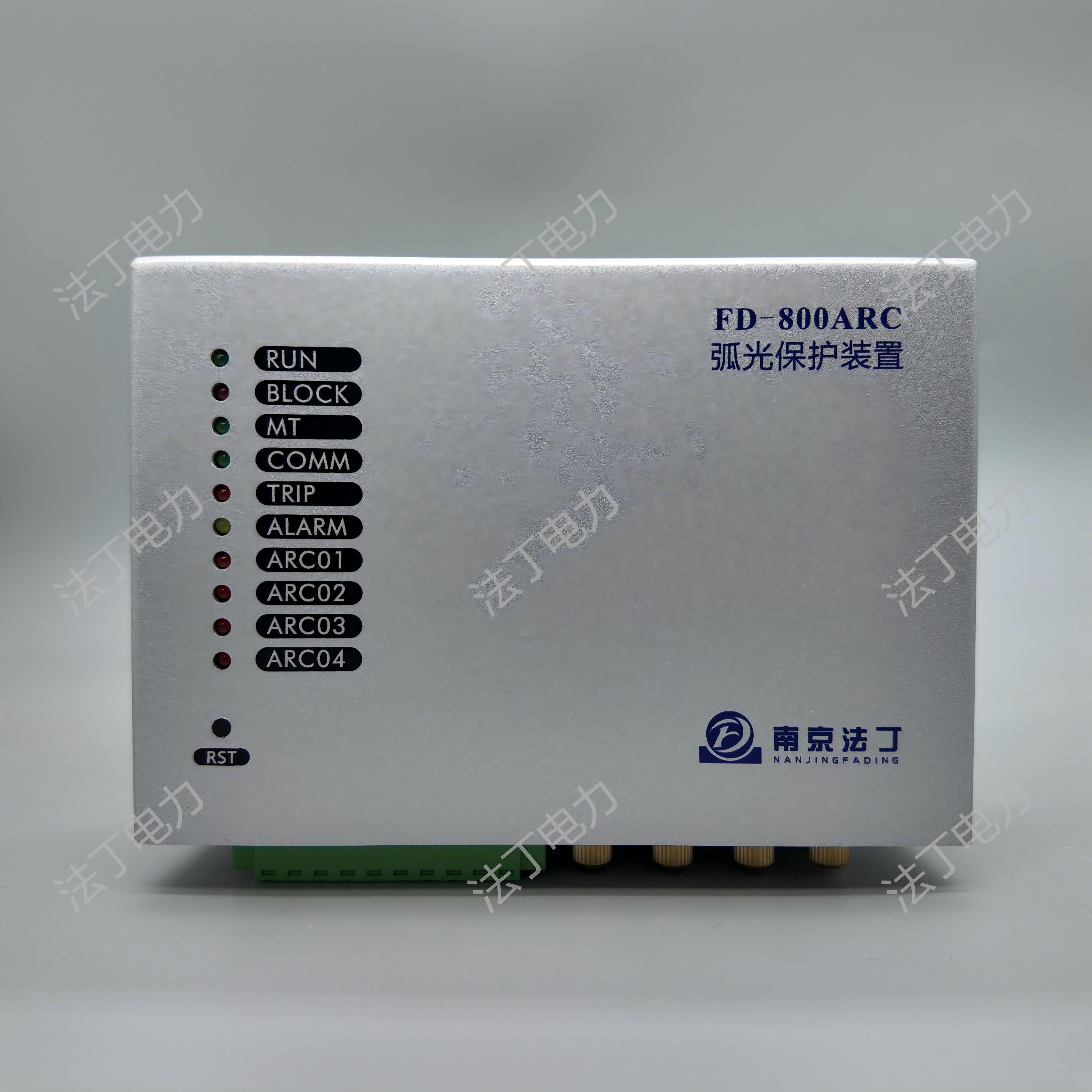

1、适配储能舱狭小嵌入式安装，选用A4馈线单元型保护装置，宽电压电源 85~265V交直流通用，适应舱内高温电压波动；

2、耐高温紫外传感器紧贴直流汇流柜母线、熔断器室、接触器室布置，准确捕捉直流微弱电弧紫外特征信号；

3、系统联动储能BMS消防系统，检测到弧光故障后同步触发电池簇断电、气溶胶/七氟丙烷灭火装置，构建“电气切断+消防灭火”双重闭环防护；

4、全回路实时光纤自检功能，高温下不间断监测传感链路完整性，提前预警光纤老化、探头脱落隐患，避免高温工况下保护失效。

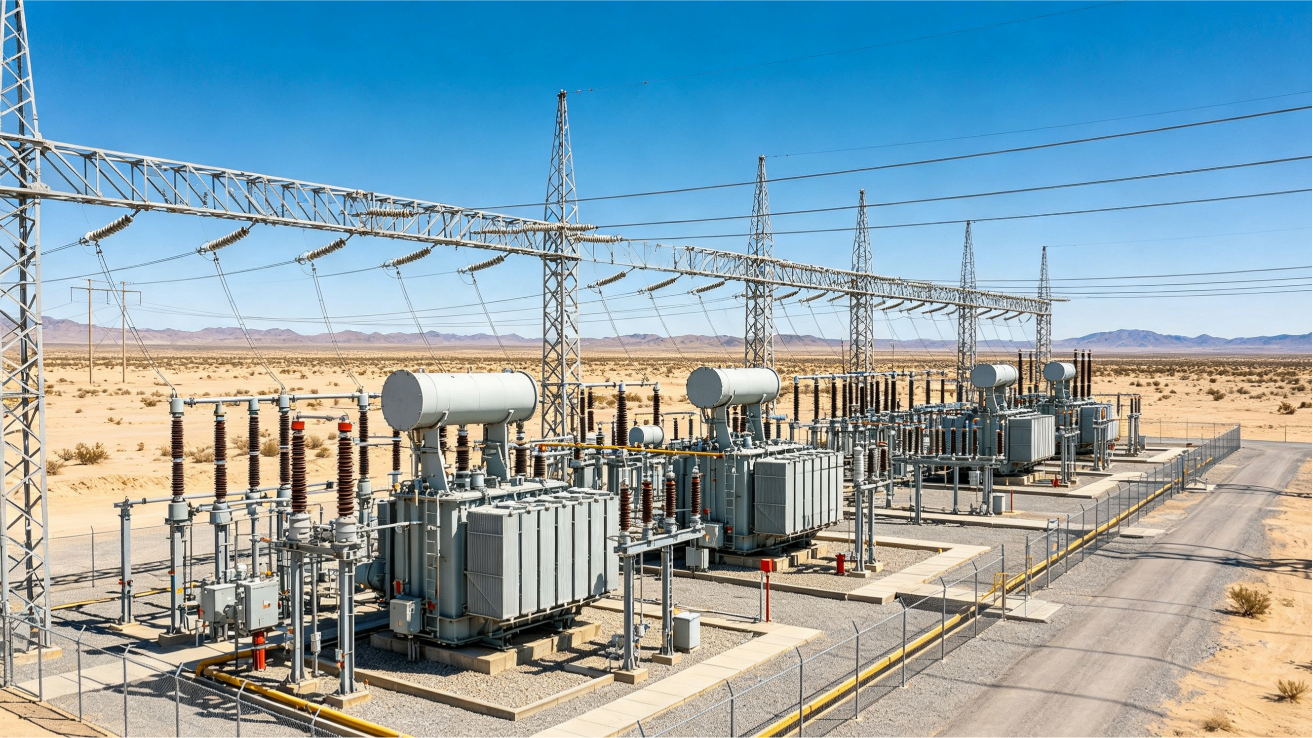

（四）中亚荒漠、戈壁户外35kV变电站

场景痛点：

中亚地区夏季极端暴晒，户外箱变、二次设备舱内部温度飙升至70℃以上，昼夜温差大、沙尘淤积，高温加速户外开关柜密封老化、电缆头热击穿，偏远变电站运维巡检频次低，故障发现滞后。

法丁电力海外高温干旱地区方案：

1、升级IP65高防护等级外壳，防尘、防沙尘、抗暴晒，超宽温运行区间- 40℃~+85℃完美适配中亚极端气温；

2、户外箱变选用E4壁挂馈线型弧光保护装置，自带高温过热告警、故障事件录波功能，远程上传弧光动作数据至变电站后台监控；

3、传感器做防尘耐高温密封处理，抵御沙尘覆盖导致的感光失灵，单台装置覆盖整台户外环网柜，降低偏远站点后期运维成本；

4、符合IEC国际电力标准，满足中亚海外项目认证要求，高温长期运行稳定性对标欧美进口品牌，实现电力保护设备国产替代。

（五）煤矿井下采掘高温移动变电站

场景痛点：

井下巷道通风有限，移动变压器腔体运行发热叠加地热，局部环境温度超100℃，高粉尘、瓦斯易燃易爆环境，对设备耐高温、隔爆、无源抗干扰能力要求严苛。

法丁电力矿用高温隔爆定制方案：

1、整套系统额定工作温度- 20℃~70℃，短时极限85℃可靠运行，传感器探头耐温200℃以上，抵御变压器腔辐射高温；

2、无源光纤传感架构，探头内部无电子元器件，高温下不会产生电火花，满足井下瓦斯防爆安全规范；

3、狭小隔爆柜内采用弧光单判据快速动作逻辑，故障响应时间≤7ms，快速切除井下移动变电站低压侧短路弧光，杜绝瓦斯炸裂事故；

4、铠装阻燃耐高温光纤布线，抗井下机械磕碰、高温磨损，保障信号长期传输稳定。

（六）火力发电厂厂用高压配电室

场景痛点：

锅炉、汽轮机机房余热扩散，厂用电6kV/10kV开关柜长期处于45℃以上高温环境，辅机频繁启停造成负荷波动，母线发热、电缆终端头热故障频发，电厂停机直接造成巨额发电量损失。

法丁电力电厂级高温防护配置：

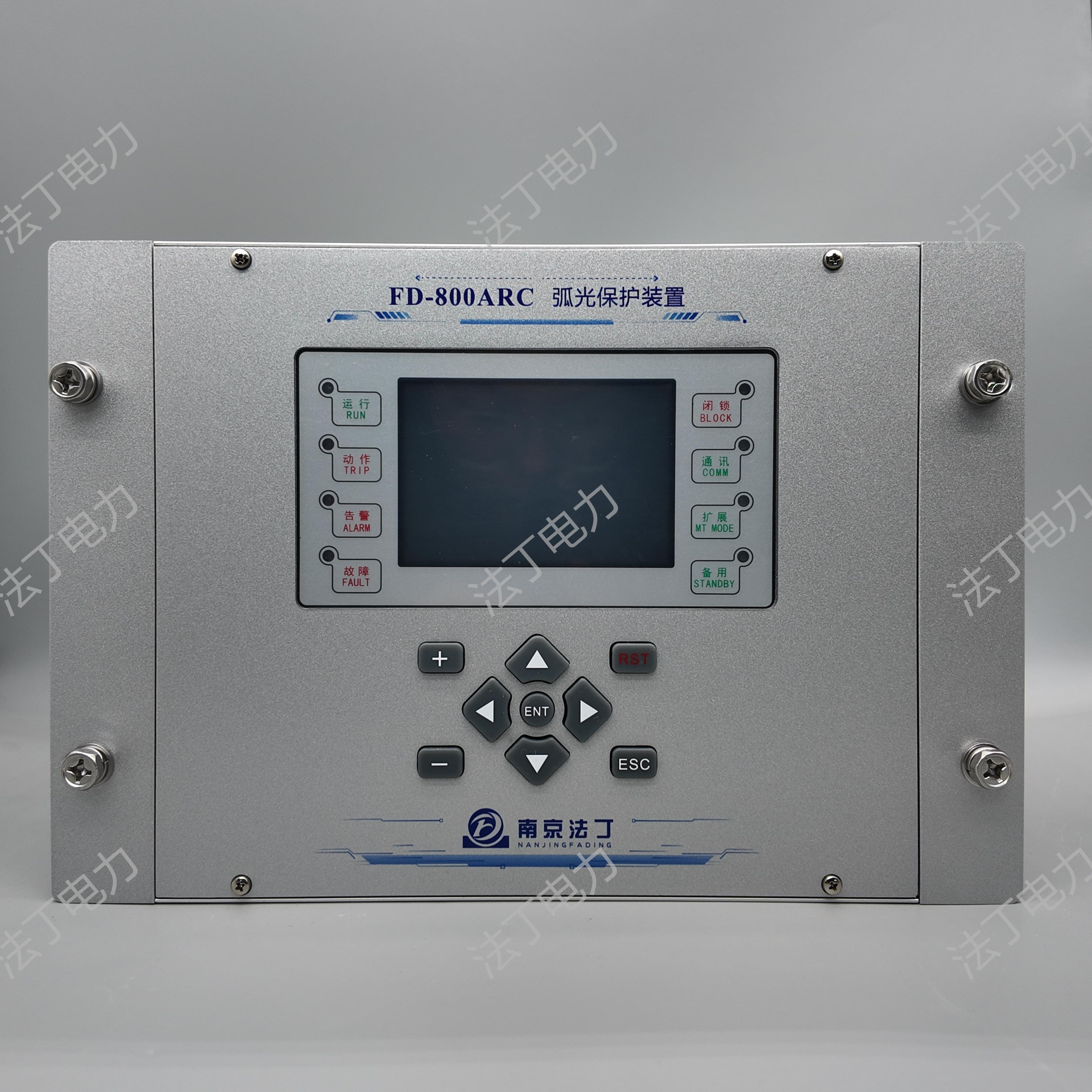

1、M3主控型主机大容量组网，统筹全厂多段高压母线弧光监测，高温环境下多通道采集无丢包、无延迟；

2、区分母线故障、出线馈线故障实现准确分区跳闸，保障厂用保安电源不间断供电；

3、高温工况下故障录波完整留存弧光发生时间、位置、电流参数，便于事后溯源分析设备过热隐患。

二、法丁电力弧光保护耐高温硬核技术

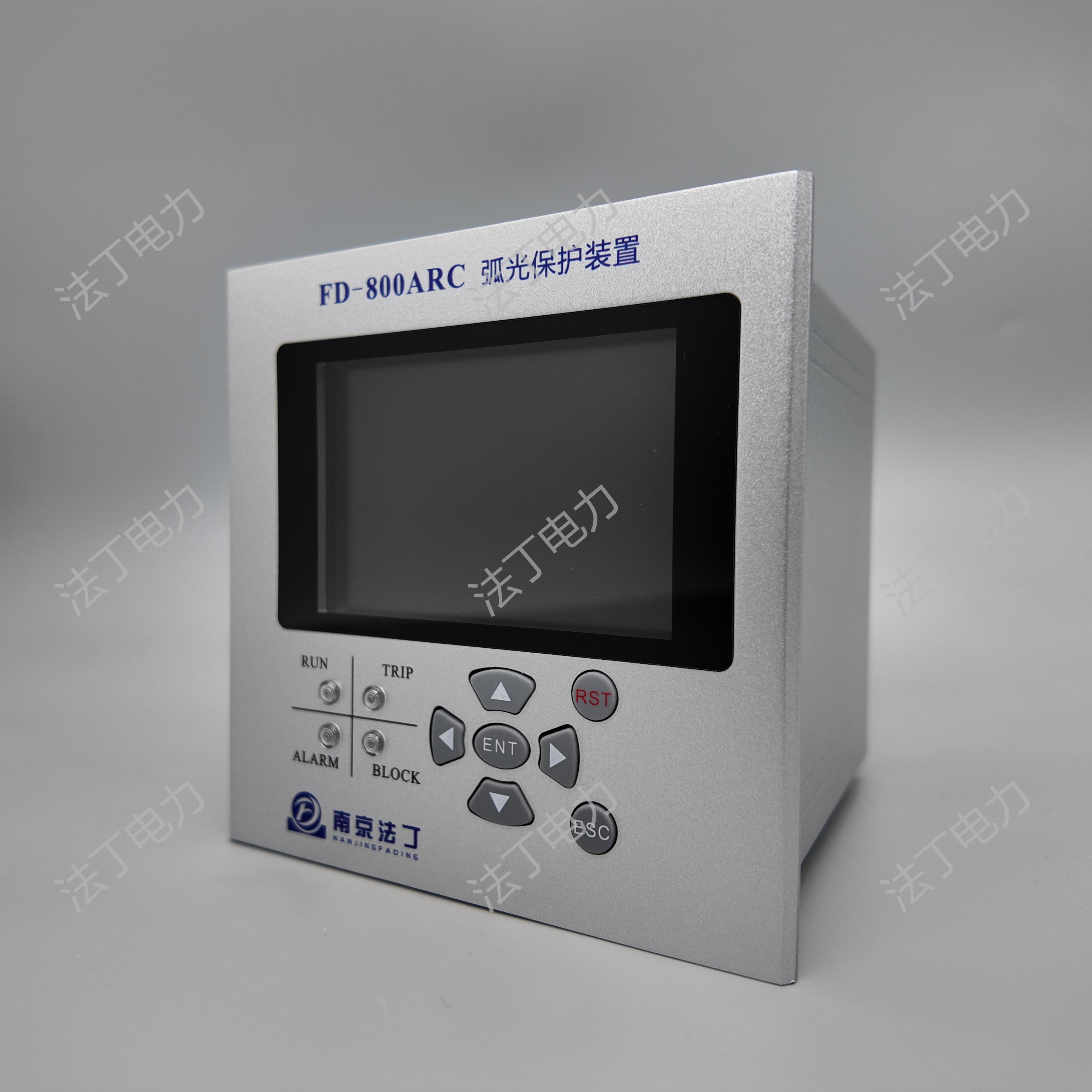

1、超宽温整机硬件架构，FD-800ARC全系列主机标准工作区间- 30℃~70℃，定制版可拓展至- 40℃~85℃；金属一体成型外壳强化被动散热，PCB主板加厚敷铜+整机三防涂覆，杜绝高温下元器件热漂移、电容鼓包、焊点脱焊等故障，出厂全部经过72小时 70℃恒温满载老化测试。

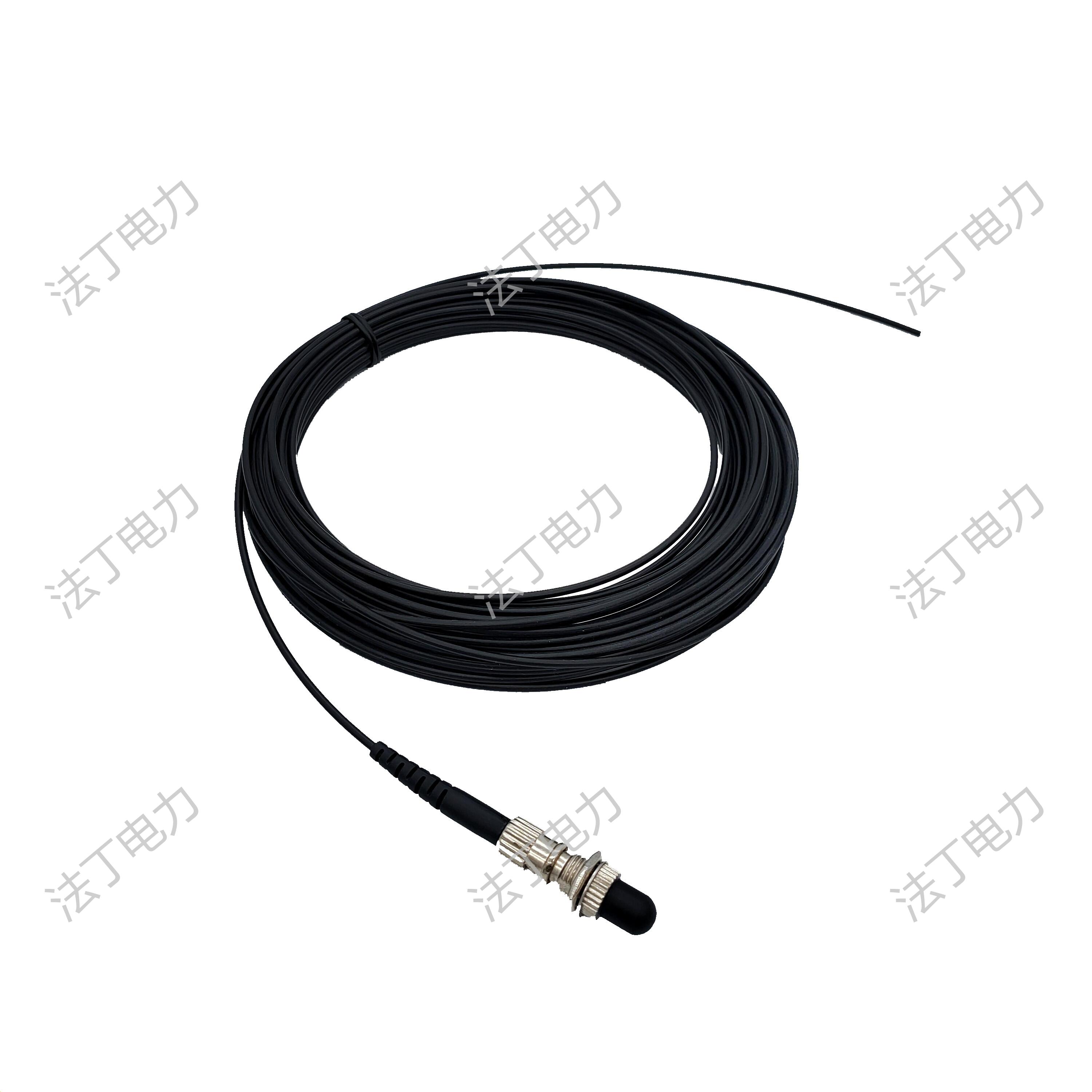

2、耐高温无源光纤传感体系，FD-ST-UV紫外弧光传感器探头采用耐高温高分子封装材料，耐受柜内局部瞬时200℃高温；整套传感链路纯无源光纤传输，无带电电子部件，不受高温、强电磁干扰影响，区别于有源传感器高温易失效的短板。

3、三重智能判据规避高温误动，行业领先的紫外光谱+故障电流+零序电压三重冗余判定，在高温强光、设备高温打火、散热风扇电火花等复杂干扰下，准确甄别真实故障弧光，相比传统光电流双判据设备，高温环境误动率降低 90% 以上。

4、8ms极速灭弧，抵消高温故障放大效应，整组保护出口跳闸总时长≤8ms，远低于传统继电保护100ms以上动作速度，在高温引发的电弧能量急剧累积前瞬间断电，大幅降低高温工况下弧光炸裂、绝缘引燃、柜体烧毁的损毁程度。

5、高温全链路智能自检，系统实时不间断巡检光纤链路、传感器探头、跳闸出口回路、主机电源状态，高温环境下一旦出现光纤热老化断裂、探头高温失效，立即上传告警信号，提前消除保护“失明”隐患。

三、总结

高温环境是电力开关柜内部弧光故障主要的催化剂，常规保护装置受温度制约存在可靠性短板，极易给工业生产、储能场站、海外变电站、矿山井下埋下重大安全隐患。

南京法丁电力依托FD-800ARC系列弧光保护系统超宽温硬件设计、耐高温无源光纤传感、三重防误判算法、毫秒级极速跳闸、行业场景化定制五大重要优势，覆盖煤化工、冶金、储能电站、中亚高温海外项目、煤矿井下、火力电厂等所有高温重载工况，以国产化高可靠弧光防护技术，筑牢极端温度下中低压配电系统的安全底线，助力工矿企业、海外电力项目实现设备零烧毁、人员零伤亡、生产少停机的安全生产目标。
