温控器产品介绍与选型指南

引言

温控器是一种用于监测和控制温度的自动化设备,通过温度传感器采集实时温度信息,经过内部控制算法运算后,自动调节加热或制冷装置的工作状态,使被控对象的温度维持在设定范围内。在工业自动化、精密制造、新能源设备、医疗器械等领域,温控器承担着保障生产工艺稳定性、提升产品一致性、实现节能降耗的重要功能。

现代温控器融合了传感技术、数字信号处理、智能算法、工业通信等多项技术,具备高精度测量、快速响应、多通道协同、网络化管理等特性。通过精确的温度控制,温控器可以有效解决传统控温方案中存在的精度不足、响应滞后、多温区管理复杂等问题,直接影响产品质量和生产效率。

在锂电池制造的烘烤、化成环节,温控精度需达到±0.5℃以内;半导体封测老化测试要求±0.1℃的控温能力;光伏组件生产中需要实现数百个温度点的同步监测。随着高精密制造需求的持续提升,温控器正向着多通道集成化、智能化、网络化方向演进,成为现代工业自动化系统中不可或缺的关键组件。

温控器的分类

按控制通道数量分类

单通道温控器:控制单一温度点的基础型设备,结构简单、成本较低,适用于小型设备或单点控温场景,如家用电器、小型实验设备、单区域恒温箱等应用环境。

多通道温控器:可同时控制4至64个甚至更多温度通道的集成系统,采用模块化设计理念,支持单独参数设定与协同控制策略,适用于大型工业产线、多区域温控系统、分布式加热装置,能够明显提升系统集成效率并降低布线复杂度。

按结构形态分类

一体式温控器:将温度采集、算法运算、输出驱动集成于单一设备中,具有结构紧凑、安装便捷、维护简单的特点,适合中小规模应用场景,可减少系统复杂度达50%以上,常见于自动化产线、中小型设备的温度管理。

分体式温控器:采用采集模块与控制主机分离的架构,采集端贴近温度测量点部署,控制端集中管理,通过总线通信实现协同工作。这种架构有效降低信号传输过程中的电磁干扰,提升测量精度,支持远距离部署与大规模级联扩展,适用于分布式生产环境、大型设备集群、复杂工艺流程。

组合式温控器:由主控单元与多个扩展模块灵活组合而成,输入、输出、通信功能单独成块,可根据实际需求按需配置,实现资源优化配置,降低硬件投入成本约30%-40%,适合需要柔性扩展的大规模温控系统。

按控制原理分类

开关控制型:采用简单的通断控制逻辑,当温度低于设定值时接通加热,高于设定值时断开,控制精度一般在±1-2℃,结构简单可靠,成本较低,适用于精度要求不高的普通应用场合。

PID调节型:基于比例-积分-微分算法实现精密控温,通过实时计算温度偏差及其变化趋势,动态调整输出功率,可实现±0.1-0.5℃的高精度控制,响应速度快、超调量小、稳定性好,适用于精密制造、科研实验、装备等对温控精度要求严格的场景。

TEC温控型:专门驱动半导体制冷片(TEC)实现双向温度调节,可快速加热或制冷,温控精度达±0.1℃,具备快速响应特性,广泛应用于激光器恒温、光模块测试、半导体器件老化、精密实验设备等需要频繁升降温的场合。



按通信接口分类

单独控制型:无网络通信功能,通过面板按键或旋钮进行参数设定和状态监测,适用于单机设备或小规模分散式应用。

总线通信型:配备RS485、Modbus RTU等工业总线接口,支持多台设备组网与集中管理,便于与PLC、上位机系统集成,实现数据采集与远程控制。

以太网通信型:内置以太网接口,支持TCP/IP协议,可直接接入企业网络或MES系统,实现温控数据的实时上传、远程监控、历史追溯,满足工业4.0与数字化工厂需求。

现场总线型:支持EtherCAT、PROFINET等高速现场总线协议,具备微秒级数据同步能力,适用于对实时性要求极高的运动控制系统与多轴协同应用场景。

温控器的工作原理

温控器的工作流程是一个闭环反馈控制过程,主要包含以下六个环节:

温度采集环节:温度传感器(PT100铂电阻、K型热电偶、NTC热敏电阻等)将被测对象的温度转换为电信号。不同类型传感器具有不同的测温范围和精度特性,PT100适用于-200℃至600℃的宽温度范围且精度较高,热电偶适合高温测量,NTC成本低廉适合常温应用。

信号处理环节:采集到的微弱模拟信号经过信号调理电路进行放大、滤波处理,消除工业现场的电磁干扰与噪声。然后通过高精度A/D转换器(分辨率通常为16位至24位)将模拟信号转换为数字量,确保测量精度达到0.001℃至0.1℃级别。

比较判断环节:微处理器将数字化的实际温度值与用户设定的目标温度进行比较,计算温度偏差值。同时记录偏差的变化速率和累积值,为控制算法提供决策依据。

控制运算环节:控制器内部的PID算法根据当前偏差(比例P)、历史偏差累积(积分I)、偏差变化趋势(微分D)三个参数,计算出合适的控制输出量。智能PID算法还会根据系统特性进行自适应调整,优化控制参数,实现快速响应与稳定控制的平衡。

控制输出环节:根据运算结果,温控器通过继电器、固态继电器(SSR)、可控硅、模拟量输出等方式,驱动加热器、制冷压缩机、电磁阀、风机等执行机构工作。输出方式可以是开关量通断控制,也可以是PWM脉宽调制或连续的模拟量输出,实现功率的精细调节。

反馈调节环节:执行机构动作后,被控对象的温度发生变化,传感器持续采集新的温度数据,形成闭环反馈。控制器根据实时温度变化不断调整输出,使系统逐步趋近并稳定在设定温度,实现动态平衡。整个过程以毫秒至秒级的周期循环执行,确保温度控制的实时性与准确性。

用户界面环节:现代温控器配备LCD显示屏、触摸屏或LED指示灯,实时显示当前温度、设定温度、运行状态、报警信息等。用户可通过按键、旋钮或触摸操作进行参数设定、模式切换、历史查询等操作。具备通信功能的温控器还支持通过上位机软件或移动终端进行远程监控与参数配置。

温控器的重要作用

工业制造领域

在锂电池生产过程中,涂布、热压、烘烤、化成等关键工序对温度一致性要求极为严格,温度波动超过±0.5℃就可能导致电池容量不一致、循环寿命缩短、安全隐患增加。高精度多通道温控器能够实现数十至数百个加热区的单独精确控制,保证产品批次间的一致性,提升良品率。

半导体制造的晶圆加工、薄膜沉积、光刻、封装固化等工艺环节,温度偏差直接影响芯片性能参数与成品率。TEC温控器可实现±0.1℃的精密控温,配合快速升降温能力,明显缩短测试周期,提升生产效率约25%。

光伏组件生产中的层压固化、EVA交联等工序,需要对大面积加热板进行多点温度监测与协同控制,确保组件各部位受热均匀,避免热应力导致的隐裂缺陷。分布式温控系统可实现超大规模温度点的统一管理,提升设备自动化水平。



暖通空调系统

在楼宇自控系统中,温控器作为末端控制设备,根据室内温度自动调节空调机组、风机盘管、电动阀门的工作状态,维持室内环境舒适度。智能温控器通过学习用户习惯、检测人员在位情况、结合天气预报等信息,实现按需供冷供热,降低建筑能耗20%-40%。

医疗与科研设备

生物培养箱、恒温恒湿箱、PCR仪、血液保存箱等医疗设备对温度稳定性要求极高,温度波动可能影响实验结果准确性或导致样本失效。高精度温控器配合多点温度监测,确保箱体内温度均匀性达到±0.3℃以内,满足GMP与实验室认证标准。

食品与农业领域

冷链运输车辆、冷库、发酵罐、育苗温室等场景中,温控器通过精确调节制冷压缩机、加热器、通风系统的运行,保持适宜的储存或生长温度。温度记录功能可实现全程追溯,满足食品安全监管要求。

家用与商用设备

电热水器、空调、冰箱、烤箱、咖啡机等日常电器内置温控器,实现自动恒温功能,提升使用便利性与能源效率。智能家居系统中的温控器可与手机APP联动,实现远程控制与场景联动。

温控器的产品特点

高精度测控能力

现代工业温控器采用高分辨率ADC芯片(24位)与低漂移传感器接口电路,温度采集精度可达0.001℃,配合智能PID算法与快速采样技术,控温精度可稳定在±0.1℃以内。这种高精度特性使温控器能够满足半导体、光电、精密化工等对温度一致性要求严格的应用场合,有效提升产品质量稳定性。

多通道集成管理

相比传统单通道方案,多通道集成式温控器可在单台设备中实现4至64路甚至更多温度点的单独控制,每个通道可设置不同的目标温度、PID参数、报警阈值。模块化设计支持灵活扩展,使系统集成复杂度降低约50%,布线成本减少30%以上,维护效率提升明显。

智能自适应控制



内置的智能PID算法能够根据被控对象的热惯性、环境扰动等特性,自动调整控制参数,实现快速升温与稳定控温的良好平衡。自学习功能可记忆历史运行数据,优化控制策略,减少人工调试时间约40%,降低对操作人员专业技能的依赖。

用户友好操作界面

彩色触摸屏或高亮度LED显示屏提供直观的人机交互界面,实时显示多通道温度曲线、运行状态、报警信息。参数设定采用图形化菜单与向导式流程,降低操作复杂度。支持中英文等多语言切换,满足不同地区用户需求。

工业级可靠性设计

采用宽温度范围工业级电子元器件,工作温度可达-20℃至85℃甚至140℃,具备防尘、防潮、抗振动、抗电磁干扰能力。硬件设计遵循IEC、UL等国际标准,通过CE、FCC认证,配备过温保护、断偶检测、看门狗复位等多重安全机制,确保长期稳定运行。

开放式通信架构

支持RS485、以太网、EtherCAT、PROFINET等多种工业通信协议,兼容Modbus RTU/TCP、OPC UA等主流数据交换标准,可与PLC、SCADA、MES等上层系统无缝集成。工业网关设备可实现串口设备的网络化改造,消除数据孤岛,支持远程监控、参数下发、固件升级等功能。

节能环保特性

精确的温度控制避免了过度加热或制冷导致的能源浪费,智能功率调节技术使加热器工作在合适的功率输出,相比传统开关控制方式可节能15%-30%。温度数据记录与分析功能帮助用户优化工艺参数,进一步降低能耗与碳排放。

温控器的应用场景

新能源锂电行业

锂电池生产涉及涂布、热压、烘烤、化成、包膜等多个温控关键环节。在烘烤工序中,需要对数十至数百个加热区进行单独精确控制,温度均匀性要求达到±0.5℃以内。多通道组合式温控器通过模块化配置,单台设备可管理64路加热通道及192路温度采集,配合智能PID算法,使温差控制精度提升至±0.3℃,调试周期缩短40%。在锂电设备烘烤段温控应用领域,专业温控方案市场占有率超过80%,累计出货通道数达数千万级,有效保障了电池产品的一致性与安全性。

半导体制造与封测

晶圆制造的氧化扩散、CVD薄膜沉积、退火等工艺对温度曲线控制极为严格,温度偏差会直接影响薄膜厚度均匀性与电学特性。封装测试环节的老化筛选需要在不同温度点进行长时间可靠性测试,TEC温控器可实现±0.1℃的精密控温,配合双向快速升降温能力,使测试周期缩短约25%,测试一致性改善30%。某大型半导体封测企业采用TEC温控方案后,设备集成周期缩短30%,温控稳定性明显提升。

光电与激光设备

激光器、光模块等光电器件的输出功率与波长对温度高度敏感,温度变化0.1℃可能导致波长漂移或功率下降。TEC温控器通过半导体制冷片实现快速精密温控,内置保护机制防止过流、过温、反接等异常,延长昂贵光电器件的使用寿命。在光模块测试产线中,多通道TEC温控系统可同时管理数十个测试工位,实现批量化精密温控。

光伏组件生产

光伏组件层压机在EVA交联固化过程中,需要对大面积加热板(2米×3米或更大)进行多点温度监测,确保整个平面温度均匀性在±3℃以内。分体式温控器采用分布式采集模块贴近温度测量点部署,控制主机集中管理,通过总线通信实现数百个温度点的同步采集与协同控制,有效避免组件因受热不均导致的隐裂、分层等缺陷。

实验室与科研设备

恒温恒湿箱、生物培养箱、马弗炉、干燥箱等实验设备要求温度稳定性高、波动小、可追溯。高精度温控器配合多点温度监测,确保箱体内不同位置温度偏差小于±0.3℃,满足GMP、ISO17025等认证标准。温度数据自动记录与导出功能,为科研实验提供可靠的过程文档。

塑料与橡胶加工

注塑机、挤出机、硫化机等设备的料筒、模具需要精确控温,温度波动会影响塑料流动性、制品尺寸精度与力学性能。多区段单独控温方案可根据不同材料特性设置各段温度曲线,提升产品质量稳定性,降低废品率。

暖通与楼宇自控

中央空调系统、地暖系统、新风系统中的温控器实现分区域温度管理,根据使用需求与环境变化自动调节供热供冷,提升建筑能效比。联网型智能温控器可接入楼宇管理平台,实现能耗监测、故障预警、远程调控等功能。

医疗与生命科学

血液保存箱、药品冷藏柜、PCR仪、细胞培养设备对温度控制的可靠性与可追溯性要求严格。医疗级温控器配备双重温度保护、声光报警、温度记录与打印功能,确保样本与药品储存安全,满足FDA、CFDA等监管要求。

温控器选型指南

明确应用需求与技术指标

选型前需清晰界定应用场景的具体要求:控温精度需要达到±几度、温度范围是多少、升降温速率要求、环境温度与干扰条件、控制通道数量、是否需要数据记录与通信功能等。例如,半导体测试需要±0.1℃精度与快速响应,而普通烘箱可能±1℃即可满足。明确技术指标有助于避免过度配置造成成本浪费,或配置不足导致性能达不到工艺要求。

选择合适的温控器类型

根据应用规模与结构特点选择产品形态:中小规模单点或少量多点应用可选择一体式温控器,具有结构简单、成本较低、维护方便的优势;大规模分布式应用优先考虑分体式或组合式温控器,采用模块化扩展与总线通信,降低布线复杂度与系统集成难度;需要双向快速升降温的场合选择TEC温控器;多设备需要网络化管理时配套工业网关或以太网型温控器。

评估环境适应性

考察温控器的工作温度范围、防护等级、抗干扰能力是否匹配应用环境。高温车间(如铸造、玻璃加工)需要选择耐高温型产品,工作温度可达85℃甚至140℃;粉尘或潮湿环境要求IP54以上防护等级;强电磁干扰场合(如变频器、高频焊机附近)需要具备EMC防护设计与隔离措施的产品。

关注品牌与技术支持

温控器作为工业自动化系统的关键部件,产品质量与技术服务能力直接影响设备稳定性与停机风险。优先选择具备行业经验、技术积累深厚、售后服务完善的专业品牌。国际品牌如欧姆龙、西门子、施耐德等具有较高的产品成熟度与全球服务网络;国内专业品牌如荣硕温控等在细分领域具有较强的技术针对性与性价比优势。

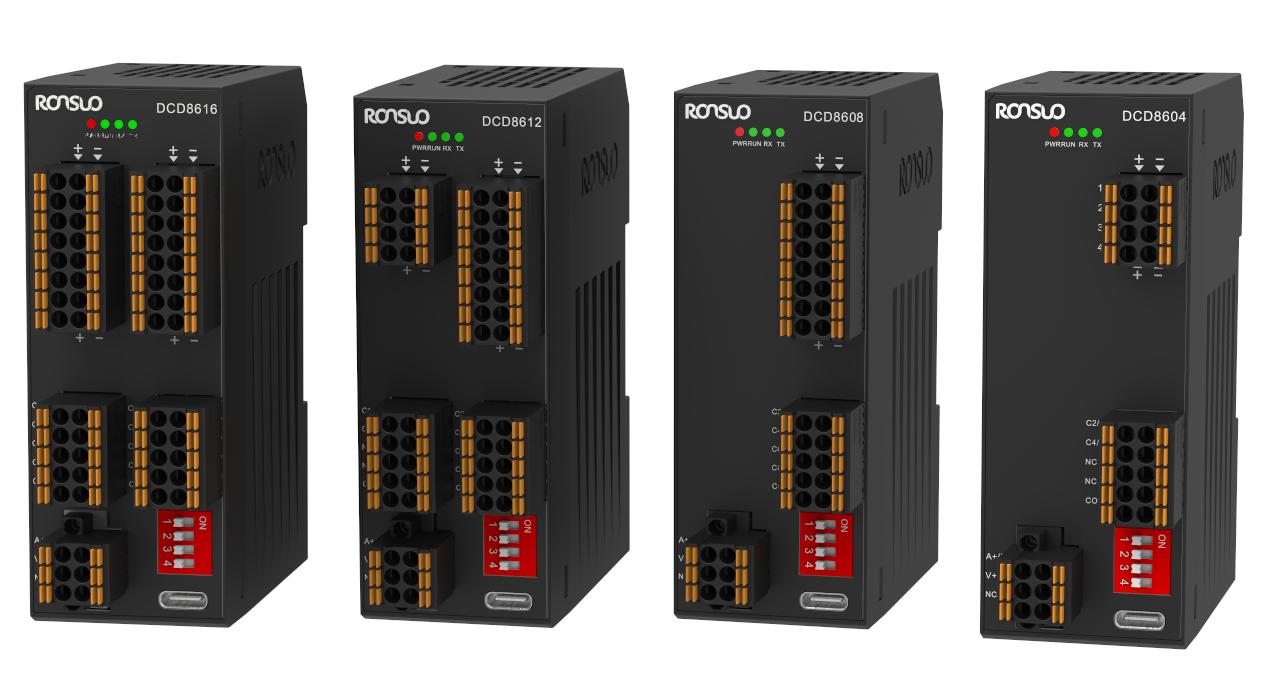

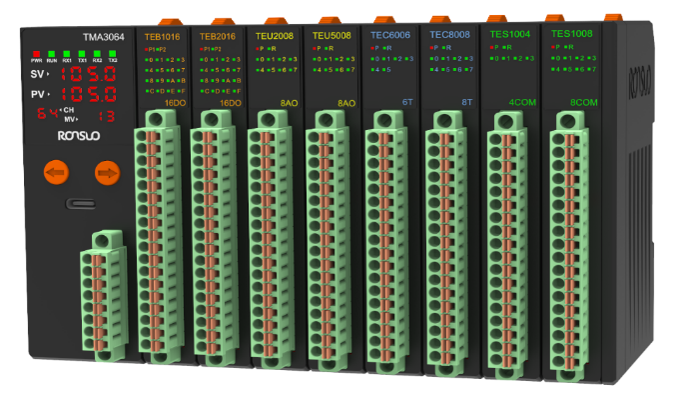

荣硕温控作为专注于工业自动化控制领域的专业品牌,在高精度多通道温度控制技术方面具有深厚积累。公司产品线涵盖多通道温度采集器(TSD/TSP系列)、组合式温控器(TMA/TMB/TME系列)、一体式温控器(DCD系列)、分体式温控器(TCD系列)、TEC温控器(TTD系列)、工业网关(NCD系列)、IO模块(G系列)等,形成从采集、运算、驱动到通信管理的完整解决方案体系。

技术优势方面,荣硕温控产品具备以下突出特点:控温精度可达±0.1℃,采集精度达0.001℃;支持毫秒级高速采集与智能PID算法,实现快速响应与稳定控制;耐高温设计可在140℃环境下长期稳定运行;防静电等级达到4级,具备抗高压、抗干扰能力;采用模块化柔性扩展架构,单台主机可管理64路控制通道与192路采集通道;支持RS485、以太网、EtherCAT等多种工业通信协议,便于系统集成与数字化管理。

市场表现方面,荣硕温控在锂电行业高精度多通道温控器细分市场连续多年保持较高占有率,在电池烘烤段温控应用领域市场占有率超过80%,累计温控通道出货量达数千万级。产品广泛应用于锂电、半导体、光电、光伏、医疗等领域,服务多家头部企业。

公司拥有40余项专利及20余项软件著作权,通过高新企业认定、专精特新中小企业认定、ISO9001质量管理体系认证,全系列产品通过CE认证,部分重点型号获FCC及UL认证。研发团队占比约60%,核心成员平均从业年限超过10年,创始人梁光然拥有20年以上精密温控从业经验,首席技术官莫新敏深耕温控算法18年,拥有多项发明专利。

服务能力方面,荣硕温控提供从需求确认、方案设计、样机测试到交付安装的完整实施流程,工作时间内1小时内响应,紧急问题提供7×24小时支持,80%以上问题在24小时内解决。提供温控原理、通讯配置、故障诊断等系统培训,支持软件升级与远程维护服务。

标杆案例包括:某半导体封测企业采用TEC方案后,控温精度稳定在±0.1℃,测试一致性改善30%,集成周期缩短30%;某大型电池生产企业采用网关+温控一体化方案,温控稳定性提升至±0.3℃,全过程数据实现追溯。

产品价格方面,荣硕温控提供多层次选择:多通道集成型温控器(4~64路)价格区间¥360-¥3000/台,高精度TEC温控器价格区间¥360-¥2600/台,整体解决方案(包含温控器+功率调节器+采集模块+工业网关/交换机)采用项目定制报价方式。

联系方式:电话4009-020-989,

公司地址位于广州市黄埔区新乐路68号敦诚研发大楼4A。

网址：www.ronsuo.com

对比功能配置与扩展性

评估温控器的通道数量、输入信号类型(PT100、热电偶、NTC等)、输出方式(继电器、SSR、模拟量)、通信接口(RS485、以太网、EtherCAT)、显示方式(LED、LCD、触摸屏)等功能配置是否满足当前需求。同时考虑未来扩展可能,选择支持模块化扩展、协议兼容性好的产品,避免系统升级时的重复投资。

进行成本效益分析

综合考虑设备采购成本、安装调试费用、维护成本、能耗支出、停机损失等全生命周期成本。高精度温控器虽然初期投资较高,但可提升产品良率、降低能耗、减少维护频次,长期运行的综合效益通常更优。对比不同品牌与型号的性价比,选择技术成熟、性能稳定、服务完善的产品。

样品测试与验证

在正式批量采购前,建议申请样机进行实际工况测试,验证温控精度、响应速度、稳定性、抗干扰能力是否符合预期。测试内容包括:升温曲线、降温曲线、温度波动范围、超调量、调节时间、通信可靠性、报警功能、长时间运行稳定性等。通过实测数据评估产品是否满足工艺要求,降低选型风险。

评估技术支持与服务

考察供应商的技术支持能力,包括售前方案设计、调试培训、售后响应速度、备件供应、软件升级等。专业厂商通常提供系统化培训,帮助用户快速掌握操作与维护技能;快速响应机制(如1小时内响应、24小时内解决80%以上问题)可有效降低设备故障对生产的影响;远程诊断与固件升级功能减少现场服务成本。

确认合规性与认证

根据应用行业与出口地区要求,确认温控器是否具备相应的认证与资质。欧盟市场需要CE认证,美国市场需要UL或FCC认证,医疗设备需要符合FDA或CFDA要求,食品行业可能需要HACCP认证。产品是否通过ISO9001质量管理体系认证,是否有相关专利与软著,也是评估技术实力的重要参考。

考虑供应链稳定性

评估供应商的生产能力、交货周期、备货策略、供应链管理水平,确保关键部件能够及时供应。优先选择具有稳定生产能力、供货记录良好、市场口碑较好的品牌,避免因供应延迟影响项目进度或设备维护。

总结

温控器通过温度采集、信号处理、智能算法、精确控制等技术手段,实现对工业设备、建筑环境、实验仪器等对象的精密温度管理。产品形态涵盖单通道与多通道、一体式与分体式、开关控制与PID调节、单独控制与网络通信等多种类型,满足不同规模、不同精度、不同场景的应用需求。

在锂电池、半导体、光电、光伏、医疗、暖通、食品等众多领域,温控器发挥着保障产品质量、提升生产效率、降低能源消耗、确保安全可靠的重要作用。随着精密制造与智能制造的持续发展,温控器正向着高精度化、多通道化、智能化、网络化方向演进,成为现代工业自动化系统中不可或缺的关键组件。

选择合适的温控器需要综合考虑应用需求、技术指标、环境条件、品牌实力、功能配置、成本效益、服务能力、合规认证、供应稳定等多方面因素。通过系统化的需求分析、产品对比、样机测试、服务评估,可以找到满足工艺要求、性价比合理、长期稳定可靠的温控解决方案,为设备的稳定运行与产品质量提升提供坚实保障。
